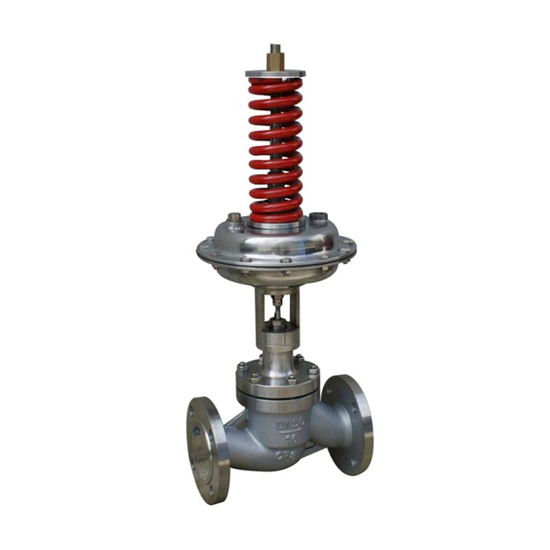

ZZYP自力式壓力調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。ZZYP調節閥具有測量、執行、控制的綜合功能。
ZZVP自力式壓力調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。ZZYP調節閥具有測量、執行、控制的綜合功能。可用在無氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。
ZZVP自力式壓力調節閥技術參數及安裝尺寸 ：
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
閥座直徑DN（mm） | 10 | 12 | 15 | 20 | ||||||||||
額定流量系數Kv | 1.8 | 2.4 | 4.4 | 4 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
允許壓差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||||
公稱壓力（MPa） | 1.6 4.0 6.4 | |||||||||||||
固有流量特性 | 快開 | |||||||||||||
保證調壓閥正常工作 | 0.05 | |||||||||||||
壓力分段范圍 | 15～50 40～80 60～100 80～140 120～80 | |||||||||||||
工作溫度℃ | 液體≤140;氣體≤80；配冷凝器和散熱片≤350 | |||||||||||||
適合介質 | 氣體、蒸汽、低粘度液體 | |||||||||||||
法蘭尺寸、型式 | PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式 | |||||||||||||
結構長度 | 按GB12221-89標準 | |||||||||||||
可配附件 | 冷凝器（用于介質為蒸汽的場合）、散熱片等。 | |||||||||||||
執行機構信號接口 | 內螺紋M16×1.5 | |||||||||||||

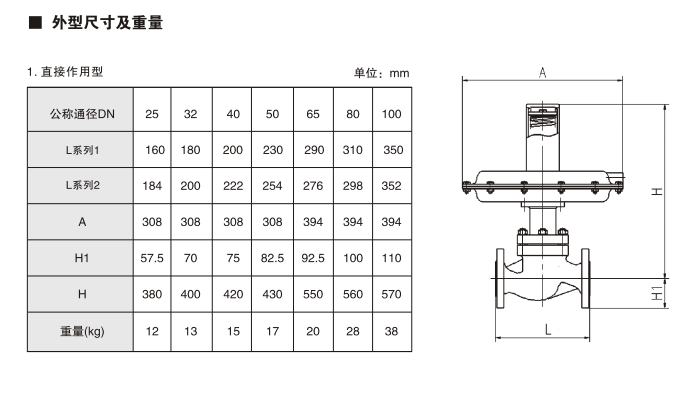

公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||
B | 233 | 332 | 373 | 522 | 673 | 980 | 1200 | ||||||
H | 壓 | 15～140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | |||
120～300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | |||||
280～500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | |||||
480～1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | ||||||
600～1500 | 445 | 570 | 600 | 820 | 890 | 950 | 950 | 1000 | |||||
1000～2500 | 445 | 570 | 600 | 820 | 890 | 950 | 950 | 1000 | |||||
A | 壓 | 15～140 | φ282 | φ308 | |||||||||
120～300 | φ232 | ||||||||||||
280～1000 | φ196 | φ196 | φ282 | ||||||||||
600～2500 | φ85 | φ96 | |||||||||||
大約重量（Kg） | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | ||||
導壓管接口螺紋 | M16×15 | ||||||||||||

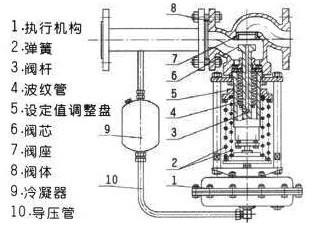

自力式調節閥結構圖：
更多自力式調節閥安裝注意事項請點擊這里。
